Bạn đang muốn copy các layer trong bản vẽ AutoCAD nhưng chưa biết cách thực hiện. Bài viết này sẽ giới thiệu và hướng dẫn cách copy layer trong AutoCAD cực đơn giản, chi tiết.
Cách copy layer trong CAD cực đơn giản, chi tiết
I. Mục đích của việc copy layer trong CAD
Copy layer là thao tác giúp bạn làm việc nhanh và đạt hiệu quả cao hơn. Ngoài ra, sử dụng thuần thục layer sẽ giúp bạn làm việc chuyên nghiệp và rút ngắn thời gian cũng như quản lý công việc đạt chất lượng hơn.
Đặc biệt việc copy layout giữa các bản vẽ sẽ rất thiết thực khi xử lý:
- File bị lỗi không thể copy clipboard, layout.
- Bản vẽ giật lag khi làm việc với layout
- Chuyển tab layout bị chậm.
II. Cách copy Layouts từ bản vẽ này sang bản vẽ khác trong CAD
1. Hướng dẫn nhanh
Mở hộp thoại Design Center bằng phím tắt (Ctrl + 2) > Tại cửa sổ bên trái, chọn tab Folder và tìm đến bản vẽ bạn cần > Chọn và click vào Layouts ở cửa sổ bên phải > Chọn Layouts bạn cần copy > Chọn các Layouts và kéo thả vào bản vẽ hiện hành > Thoát hộp thoại Design Center và kiểm tra kết quả.
2. Hướng dẫn chi tiết
Bước 1: Nhấn tổ hợp phím Ctrl + 2 để mở hộp thoại Design Center.
Cách copy Layout từ bản vẽ này sang bản vẽ khác trong CAD

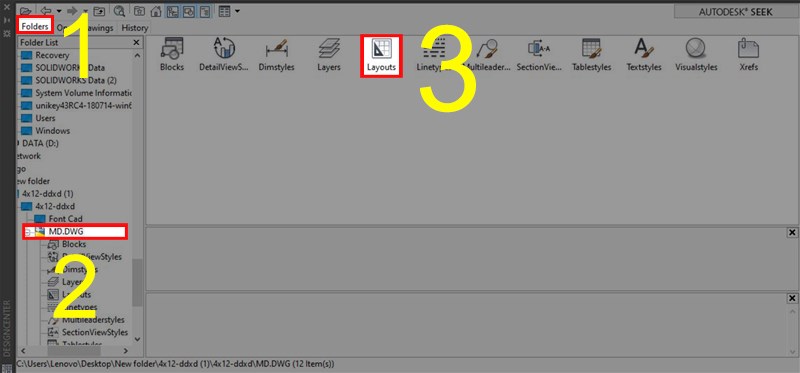

Bước 2: Chọn tab Folder và tìm đến bản vẽ bạn cần copy layout > Chọn và click vào Layouts ở cửa sổ bên phải.
Cách copy Layout từ bản vẽ này sang bản vẽ khác trong CAD

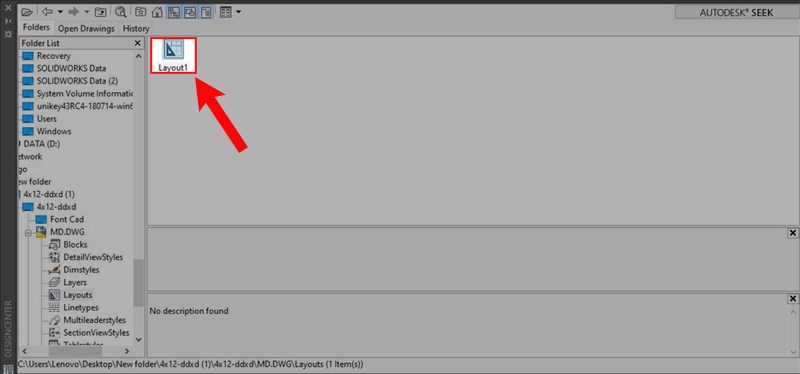

Bước 3: Chọn các Layouts và dùng trỏ chuột kéo thả vào bản vẽ hiện hành là xong. Sau đó, thoát hộp thoại Design Center và kiểm tra kết quả.
Cách copy Layout từ bản vẽ này sang bản vẽ khác trong CAD
III. Các lỗi thường gặp khi copy layout trong CAD
Đôi khi thao tác copy layout không được hoàn hảo như bạn muốn mà sẽ gặp phải một số lỗi sau:
- Khung nhìn viewport bị sai tỉ lệ, không đúng vị trí.
- Block bị nhảy lung tung, sai thuộc tính.
- Không hiển thị đúng vị trí đối tượng.
Và những lỗi này rất ít gặp và hầu như nguyên nhân đều do bản vẽ bị lỗi.
Trên đây là bài viết về Cách copy layer trong CAD cực đơn giản, chi tiết. Hy vọng bài viết sẽ giúp bạn có thể thực hiện được trong công việc cũng như học tập. Nếu có bất kì phản hồi gì thì hãy để lại bình luận phía bên dưới nhé!
